Nuo popieriaus iki ekrano – kaip skeneriai mato pasaulį
Kai pirmą kartą pamačiau senąjį plokščiąjį skenerį savo tėvo kabinete, atrodė kaip kažkas iš mokslinės fantastikos. Pakeli dangtį, padedi dokumentą, spaudžiai mygtuką – ir štai jau kompiuteryje matai tą patį tekstą ar nuotrauką. Bet kaip tas stebuklas iš tikrųjų veikia? Pasirodo, už paprastos operacijos slypi gana įdomus technologijų derinys, kuris per pastaruosius kelis dešimtmečius evoliucionavo nuo lėtų ir triukšmingų mašinų iki greitų, tylių ir net kišenėje telpančių įrenginių.
Šiandien skeneriai yra visur – nuo biurų iki ligoninių, nuo oro uostų saugumo sistemų iki mūsų telefonų. Jie nuskaito dokumentus, pirštų atspaudus, brūkšninius kodus, net visus mūsų kūnus medicinos tikslais. Bet pagrindinis principas išlieka tas pats: paimti fizinį objektą ir paversti jį skaitmeniniais duomenimis, kuriuos kompiuteris gali suprasti ir apdoroti.
Šviesos, veidrodžių ir jutiklių žaidimas

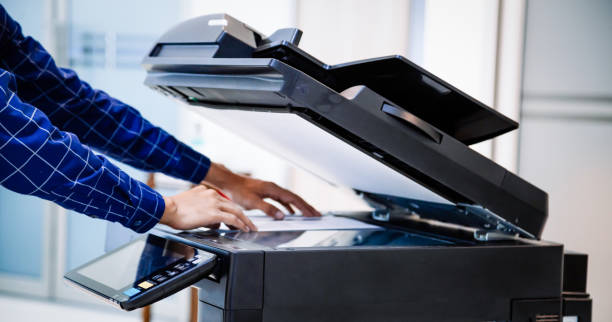

Klasikinis plokščiasis skeneris veikia panašiai kaip labai kruopštus fotografas, kuris fotografuoja dokumentą eilutė po eilutės. Viduje yra šviesos šaltinis – dažniausiai LED lemputės arba senesnėse versijose fluorescencinė lempa. Ši šviesa apšviečia dokumentą, kurį padėjote ant stiklo paviršiaus.
Štai čia prasideda įdomiausia dalis. Ta šviesa atsispindi nuo dokumento ir krenta į veidrodžių sistemą. Kodėl veidrodžiai? Nes skenerio jutiklis (CCD arba CIS) yra gana mažas – tik kelių centimetrų pločio juostelė, kuri turi “pamatyti” visą A4 formato lapą. Veidrodžiai nukreipia atspindėtą šviesą į lęšį, kuris ją sufokusuoja ant jutiklio.
Pats jutiklis – tai eilė tūkstančių mažyčių šviesos jautrių elementų. Kiekvienas elementas matuoja, kiek šviesos į jį patenka. Šviesūs dokumento plotai atspindi daug šviesos, tamsūs – mažai. Jutiklis šią informaciją paverčia elektriniais signalais, kuriuos kompiuteris supranta kaip skaitmeninį vaizdą.
Bet kaip ta maža jutiklio juostelė nuskaito visą puslapį? Čia slypi mechaninė skenerių dalis – varikliukas traukia visą šviesos ir veidrodžių sistemą palei dokumentą nuo viršaus iki apačios. Todėl ir girdite tą būdingą ūžesį – tai juda visa optinė sistema. Kai kurie skeneriai veikia atvirkščiai – juda dokumentas, o jutiklis lieka vietoje, bet principas tas pats.
CCD prieš CIS – dvi skirtingos filosofijos
Skenerių pasaulyje egzistuoja dvi pagrindinės technologijos, ir abi turi savo fanų. CCD (Charge-Coupled Device) jutikliai – tai senesnė ir brangesnė technologija, bet daugelis profesionalų prisiekia jos pranašumu. CCD naudoja sudėtingą veidrodžių ir lęšių sistemą, todėl tokie skeneriai būna storesni. Tačiau jie sugeba užfiksuoti gilesnį spalvų diapazoną ir geriau veikia su blizgiais ar nelygiais paviršiais.
CIS (Contact Image Sensor) jutikliai atsirado vėliau kaip kompaktiškesnė alternatyva. Čia šviesos šaltinis, lęšiai ir jutikliai sujungti į vieną siaurą juostelę, kuri juda tiesiai po stiklu. Nereikia veidrodžių, todėl visas skeneris gali būti plonas kaip nykštys. Štai kodėl daugelis šiuolaikinių namų skenerių ir daugiafunkcinių spausdintuvų naudoja būtent CIS technologiją.
Praktiškai tai reiškia štai ką: jei skensuojate paprastus dokumentus ar nuotraukas, CIS puikiai tiks ir sutaupysite pinigų bei vietos. Bet jei dirbate su meno kūrinių reprodukcijomis, skaidromis ar reikia aukščiausios kokybės – CCD vis dar laimi. Tiesa, pastaraisiais metais CIS technologija taip pagerėjo, kad skirtumas eiliniam vartotojui tampa vis mažesnis.
Spalvos gimimas iš šviesos bangų
Galbūt stebėjotės, kaip skeneris “mato” spalvas? Juk šviesos jutiklis iš esmės tik fiksuoja, ar šviesos daug, ar mažai. Čia į pagalbą ateina filtrai – dažniausiai raudonas, žalias ir mėlynas (RGB). Skeneris nuskaito tą patį dokumentą tris kartus, kiekvieną kartą naudodamas skirtingą filtrą, arba naudoja trijų spalvų LED lemputes, kurios įsijungia pakaitomis.
Kai jutiklis nuskaito dokumentą per raudoną filtrą, jis fiksuoja, kiek raudonos šviesos atsispindi nuo kiekvieno taško. Tas pats kartojama su žalia ir mėlyna. Kompiuteris tada sujungia šias tris “nuotraukas” į vieną pilnaspalvį vaizdą. Tai veikia dėl to, kad beveik bet kokią spalvą galima sukurti maišant skirtingus raudonos, žalios ir mėlynos kiekius – tas pats principas, kuriuo veikia jūsų kompiuterio ekranas, tik atvirkščiai.
Kai kurie profesionalūs skeneriai naudoja net daugiau nei tris spalvas – gali būti papildomi infraraudonieji ar ultravioletiniai jutikliai. Tai leidžia geriau atpažinti dokumentų klastotes, restauruoti senas fotografijas ar net “pamatyti” tekstą, kuris buvo užbrauktas ar išblukęs.
Kai skeneris telpa kišenėje
Nešiojamieji skeneriai – tai visai kita istorija. Matėte tuos mažus įrenginius, kuriuos galima pravesti per dokumentą kaip pieštuku? Jie neturi judančių dalių tradicine prasme. Vietoj to naudoja labai tankų CIS jutiklių masyvą ir pasikliauja tuo, kad jūs patys judinate skenerį tolygiu greičiu.
Viduje yra miniatiūriniai giroskopai ir akcelerometrai – tie patys jutikliai, kurie jūsų telefone fiksuoja, kaip jį pasukate. Jie stebi, kaip greitai ir kokiu kampu judinate skenerį, ir padeda programinei įrangai “suklijuoti” vaizdą teisingai. Jei judinate per greitai ar netolygiai, skeneris gali perspėti arba tiesiog rezultatas bus prastas.
Tokių skenerių kokybė paprastai žemesnė nei stacionarių, bet patogumas neįkainojamas. Keliaujantys verslininkai gali nuskaituoti sutartį viešbutyje, studentai – knygos puslapius bibliotekoje, o archeologai – senovinius raštus tiesiai kasinėjimų vietoje. Kai kurie modeliai net veikia be kompiuterio – turi vidinę atmintį ir akumuliatorių.
Specialistai savo srityse
Ne visi skeneriai skirti dokumentams. Brūkšninių kodų skeneriai, kuriuos matote kiekvienoje parduotuvėje, veikia visai kitaip. Jie naudoja lazerį arba LED šviesą, kuri šviečia į kodą. Tamsios juostos sugeria šviesą, šviesios – atspindi. Jutiklis fiksuoja šį atspindžių ritmą ir iššifruoja jį kaip skaičius.
QR kodų skeneriai (dažniausiai jūsų telefono kamera) dar sudėtingesni – jie turi atpažinti dvimatį raštą iš bet kokio kampo ir net jei kodas iškraipytas ar dalinai užstojamas. Čia jau dirba sudėtingi vaizdo atpažinimo algoritmai.
Pirštų atspaudų skeneriai taip pat turi kelias technologijas. Optiniai veikia kaip maži fotoaparatai, kurie fotografuoja jūsų pirštą. Talpiniai matuoja elektrinius laukus – oda ir oras tarp rievių turi skirtingas elektrines savybes. O ultragarsiniai siunčia garso bangas ir matuoja, kaip jos atsispindi nuo odos paviršiaus ir po ja esančių sluoksnių.
Medicininiai skeneriai – CT, MRI, PET – tai jau visai kita lyga. CT naudoja rentgeno spindulius, kurie apšviečia kūną iš įvairių kampų, o kompiuteris iš šių duomenų “surenka” trimatį vaizdą. MRI naudoja galingus magnetus ir radijo bangas, kurie verčia vandenilio atomus jūsų kūne “šokti” tam tikru ritmu. PET skeneriai fiksuoja radioaktyvių žymeklių spinduliuotę. Bet pagrindinis principas visur tas pats – fizinį objektą paversti skaitmeniniais duomenimais.
Programinė magija už aparatūros
Skenerio aparatūra sukuria tik žalią medžiagą – milijonus skaičių, nurodančių kiekvieno taško šviesumą ir spalvą. Tikroji magija vyksta programinėje įrangoje. OCR (Optical Character Recognition) technologija gali atpažinti tekste esančias raides ir paversti nuotrauką į redaguojamą dokumentą. Tai neįtikėtinai sudėtinga užduotis – reikia atpažinti šimtus skirtingų šriftų, įvairius dydžius, pasvirusius tekstus, net rankomis rašytus žodžius.
Šiuolaikinė OCR programinė įranga naudoja dirbtinį intelektą ir mašininį mokymąsi. Ji “mokoma” milijonais dokumentų pavyzdžių, kol išmoksta atpažinti raides net prastos kokybės skenuose. Geriausi OCR varikliai pasiekia 99% tikslumą su aiškiu spausdintu tekstu, nors ranka rašytas tekstas vis dar lieka iššūkiu.
Yra ir kitų programinių triukų. Automatinis kreivumo taisymas gali ištiesinti netiesiai padėtą dokumentą. Fono valymas pašalina dėmes ir nusidėvėjimo žymes. Spalvų optimizavimas pagerina blankių dokumentų skaitomumą. Kai kurios programos gali net “ištrinti” skylutes nuo skylėtuvo ar šešėlius nuo įrišimo.
Kaip išspausti maksimumą iš savo skenerio
Jei turite skenerį, bet rezultatai ne tokie geri, kaip tikėjotės, dažnai problema ne aparatūroje, o kaip ją naudojate. Pirmiausia – švara. Dulkės ant stiklo atsispindi kaip tamsios dėmės skene. Reguliariai valykite stiklą minkštu audiniu ir stiklų valikliu. Taip pat nepamiršite išvalyti dokumento – net smulkios dulkelės gali sugadinti rezultatą.
Raiška (DPI – dots per inch) – tai kiek taškų skeneris užfiksuos kiekviename colyje. 300 DPI pakanka daugumai dokumentų ir nuotraukų. Jei skensuojate tekstą OCR atpažinimui, 300-400 DPI optimalu. Aukštesnė raiška (600-1200 DPI) praverčia tik jei planuojate vėliau didinti vaizdą arba skensuojate labai smulkius detales. Bet atminkite – didesnis DPI reiškia didesnius failus ir ilgesnį skenavimo laiką.
Failų formatai taip pat svarbūs. PDF puikus dokumentams, ypač daugiapuslapiams. JPEG tinka nuotraukoms, bet naudoja glaudinimą, kuris gali pabloginti kokybę – niekada nesaugokite JPEG formatu, jei planuojate vaizdą dar redaguoti. TIFF – tai profesionalų pasirinkimas, nes išsaugo visą informaciją be nuostolių, bet failai didžiuliai. PNG – geras kompromisas tarp kokybės ir failo dydžio.
Apšvietimas irgi turi reikšmės. Jei skensuojate knygą ar storą dokumentą, dangtis gali neužsidaryti iki galo. Tada aplink prasiskverbia šviesa, kuri sukuria šviesų foną skene. Užtamsintas kambarys padės gauti geresnį rezultatą. O jei skensuojate blizgų paviršių – žurnalo viršelį ar laminuotą dokumentą – pabandykite padėti ant jo ploną popierinį lapą, kad sumažintumėte atspindžius.
Ką atneš rytojus – skeneriai be skenerių
Technologijos juda į priekį tokiu greičiu, kad tradiciniai skeneriai gali tapti retenyba. Jūsų telefonas jau dabar gali daryti tai, kam prieš dešimtmetį reikėjo brangaus įrenginio. Programėlės kaip “Adobe Scan” ar “Microsoft Lens” naudoja telefono kamerą ir dirbtinį intelektą, kad automatiškai aptiktų dokumento kraštus, ištaisytų perspektyvą, pašalintų šešėlius ir sukurtų aiškų skeną.
Bet profesionalūs skeneriai nedings. Jie vis dar nepakeičiami, kai reikia aukščiausios kokybės – muziejams skaitmeninant meno kūrinius, archyvams saugant istorinius dokumentus, medicinos įstaigoms. Ateities skeneriai taps dar greitesni, tikslesni ir protingesni. Jau dabar kuriami skeneriai, kurie gali nuskaituoti knygą neją atveriant – naudodami terahercinę spinduliuotę, kuri prasiskverbia pro popierių.
Trimatės skenavimo technologijos tampa vis prieinamesnės. Jūsų telefone gali būti LIDAR jutiklis, kuris matuoja atstumą iki objektų ir kuria 3D modelius. Tai atveria duris naujiems panaudojimams – nuo baldų projektavimo iki virtualios realybės. Įsivaizduokite, kad galėtumėte nuskaituoti kambarį ir išbandyti, kaip jame atrodytų nauji baldai, arba nuskaituoti savo koją ir užsisakyti idealiai tinkančius batus.
Dirbtinis intelektas keičia ne tik tai, kaip skeneriai veikia, bet ir ką jie gali padaryti su duomenimis. Ateities skeneriai ne tik užfiksuos vaizdą, bet ir iš karto jį supras – atpažins veidus, perskaitys tekstą, ištrauks duomenis iš lentelių, net supras dokumento kontekstą. Nuskenavę sąskaitą, iš karto gausite jos duomenis savo apskaitos programoje. Nuskenavę vizitinę kortelę – kontaktą telefone.
Saugumas ir privatumas tampa vis svarbesni. Biometriniai skeneriai – pirštų atspaudų, veido, rainelės – jau dabar apsaugo mūsų įrenginius ir tapatybę. Bet kartu kyla klausimų: kas saugo tuos duomenis? Ar jie tikrai ištrinami? Ar negali būti pavogti? Geri gamintojai šiuos duomenis saugo užšifruotus, dažnai net nepersiunčia į serverius, o apdoroja tiesiai įrenginyje.
Skenerių evoliucija rodo bendrą technologijų kryptį – nuo didelių, brangių, specializuotų mašinų link mažų, pigių, universalių įrenginių, kurie telpa kišenėje ir gali daug daugiau nei jų pirmtakai. Bet pagrindinis principas išlieka: paversti fizinį pasaulį skaitmeniniais duomenimis, kuriuos galime saugoti, dalintis ir apdoroti. Ir nors technologijos keičiasi, šis poreikis tik auga – gyvename pasaulyje, kur skaitmeninė ir fizinė realybė vis labiau susipina.
